MegaCAD 2021


Mit MegaCAD 2021 stellen wir Ihnen auch dieses Jahr wieder eine noch Leistungsfähigere CAD Software zur Verfügung. Neben erweiterten Funktionen und einfacherer Bedienung haben wir in diesem Jahr ein ganz besonderes Highlight: Unsere neue Branchenlösung MegaCAD Metall 3D Professional. Mit dem neuen 3D Generator für Industrietreppen und erweiterten Funktionen für das Metall und Schlossergewerbe haben wir eine Konstruktionssoftware geschaffen, die Ihres gleichen sucht.


MegaCAD 2021 bringt uns unserem Ziel, Konstruktion so einfach wie möglich zu machen, wieder ein Stück näher. Profitieren Sie von unserer engen Zusammenarbeit mit unseren Kunden und 35 Jahren Erfahrung in der Konstruktionsbranche.


Unten aufgeführt finden Sie einige Neuerungen unserer neuen Version.


Dokumentation – MegaCAD 2021


Dokumentation – MegaCAD Metall 2021


Fluent Oberfläche


Die Menü-Bars und auch die Featuretree-, Baugruppe / Operation / Einfügen – Fenster können beliebig neben- oder untereinander angeordnet werden. Auch das Übereinanderlegen als Tab und das Wiederabreißen ist möglich.


3D Bohrungen


Die Position einer Bohrung kann jetzt auch fixiert und über Variablen gesteuert werden. Eine hilfreiche Erweiterung der Bohrungssets, die über die 2D Parametrik beeinflusst werden können.setzen.


Verschraubungen

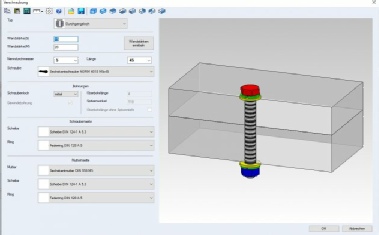

Mit dem neuen Dialog erstellen Sie Verschraubungen nach Ihren vorgegebenen Parametern. Doch in diesem Dialog können Sie nicht nur Ihre Verschraubung zeitsparend generieren, Sie können auch gleichzeitig die passende Bohrung erzeugen. So richten Sie Ihre Verschraubung in einem Arbeitsgang exakt aus, ohne weitere Arbeitsschritte zu benötigen.

Zeichnungsverwaltung

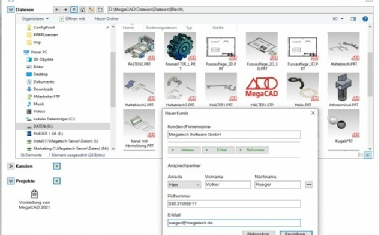

Die MegaCAD eigene Zeichnungsdatenbank arbeitet mit einer Kombination aus Dateiverwaltung von Windows und einer SQL-Datenbank. MegaCAD kopiert alle in der Datenbank abgelegten Zeichnungen und Baugruppen in eine Datenstruktur als Ordner unter Windows neu ab. Diese Daten sind wie normale Ordner unter Windows bearbeitbar. Die Daten werden zusätzlich mit den Kunden und Projektdaten in der SQL-Datenbank gespeichert. Diese Technik ermöglicht eine direkte Bearbeitung der Zeichnungen/Baugruppen und alle dazugehörigen Daten (Stücklisten, PDF-Dateien, Dokumente und Bilder).

TraceParts

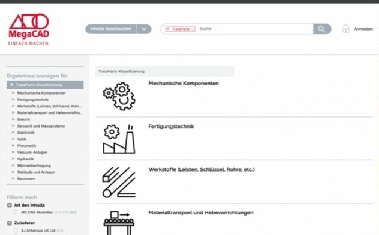

Mit dem neu verlinkten CAD-Portal TraceParts.com stehen Ihnen über unseren neuen eigenen MegaCAD-Browser weltweit Millionen von CAD-Daten kostenfrei zur Verfügung. Es ermöglicht den Zugriff auf Hunderte von Anbieterkatalogen und über 100 Millionen CAD-Modelle und Produktdatenblätter für Entwicklungs-, Einkaufs-, Fertigungs- und Wartungsprozesse.

Parts4CAD


Kein umständliches Importieren: Mit der Direktintegration von PARTS4CAD ist es möglich Geometrien ohne Zwischenspeichern direkt in MegaCAD zu erzeugen. So sparen Sie Zeit und können Ihre CAD-Daten direkt aus Ihrem CADENAS Zugang integrieren.*


*Abrechnung erfolgt über CADENAS

Schnittstellen


Aktualisierung der CAD Schnittstellen: Creo 7, Solid Edge 2020 bis MP10, AutoCAD 2021, Inventor 2021, Solidworks 2021, CATIA V5 R2021, NX1926 bis NX1938

Performance


Weitere Neuerungen


MegaCAD Metall3D Professional


Industrietreppen, Blech, mehr 2D / 3D und mehr – mit unserer neuen Branchenlösung MegaCAD Metall 3D Professional steht Ihnen der volle Umfang von MegaCAD Metall 3D zur Verfügung, plus zusätzliche Funktionen, wie z.B. der 3D Industrietreppen-Generator, praktische Blechfunktionen und mehr Konverter. So erweitern Sie Ihre Möglichkeiten im Bereich Metall noch einmal deutlich. Ergänzende 2D und 3D Funktionen ermöglichen schnelleres und komfortableres Zeichnen und Modellieren.


Mehr zu MegaCAD Metall 3D Professional

3D Industrietreppen-Generator


Nur in MegaCAD Metall 3D Professional!

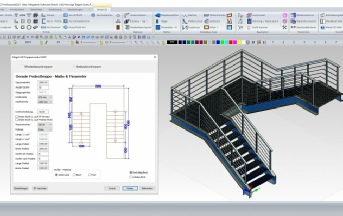

Mit unserem neuen Treppenmodul erstellen Sie im Handumdrehen geradläufige und 2-läufige Industrietreppen in L- und U-Form, mit Podest und Geländer, effizient über die Eingabemaske.

So sparen Sie bereits bei der Konstruktion wertvolle Zeit und Kosten.

Selbstverständlich können Sie auch im Nachhinein in die Konstruktion eingreifen und Veränderungen an Ihrem Modell vornehmen.

MegaCAD Metall


Freie Pfosten

Erstellen und Speichen Sie Ihre eigenen Pfosten mit dem neuen Bauteildialog. Importieren Sie, mit variablen versehene Pfosten-Baugruppen und verändern diese nach Ihren Bedürfnissen.

MegaCAD Metall


Handlauf

Erstellen Sie Handläufe für senkrechte oder seitliche Montage ganz komfortabel über den Handlauf Dialog. Legen Sie einfach Ihre gewünschten Parameter fest.

MegaCAD Metall 3D/Maschinenbau


Rohre erzeugen/verbinden

Über den Dialog Rohre erzeugen sie Rohre ganz einfach über definierte Polygonzüge. Anschluss- und Durchgangsrohre lassen sich ganz einfach miteinander verbinden und werden automatisch mit einem T-Stück versehen. Auch dann, wenn diese auf unterschiedlichen Ebenen liegen oder nicht im 90 Grad Winkel aufeinandertreffen.

MegaCAD Metall


ProfilConnect

Breitflanschprofile können halbautomatisch miteinander verbunden werden. Dabei stehen Klinkungen, Winkel und Kopfplatten zur Auswahl. Die Bohrungen in den Winkeln und den Kopfplatten werden automatisch auf die Profile übertragen. Das zu bearbeitende Profil wird automatisch verlängert. Beim Verschieben eines Stahlprofils über den Featuretree wird die dazugehörige ProfilConnect-Verbindung aktualisiert

MegaCAD Metall


Freie Profile


Speichern Sie Profilquerschnitte für freie Profile. Zeichnen Sie sich zunächst den gewünschten Profilquerschnitt in der absoluten XY- Ebene von MegaCAD oder laden Sie sich den gewünschten Querschnitt als DXF oder DWG ein. Über die Funktion freie Profile können Sie nun mehrere Einfügepunkte definieren. Dabei können Sie, im Vorschaufenster angezeigte Punkte und deren Mittelpunkt, einfach übernehmen.
